مشخصات

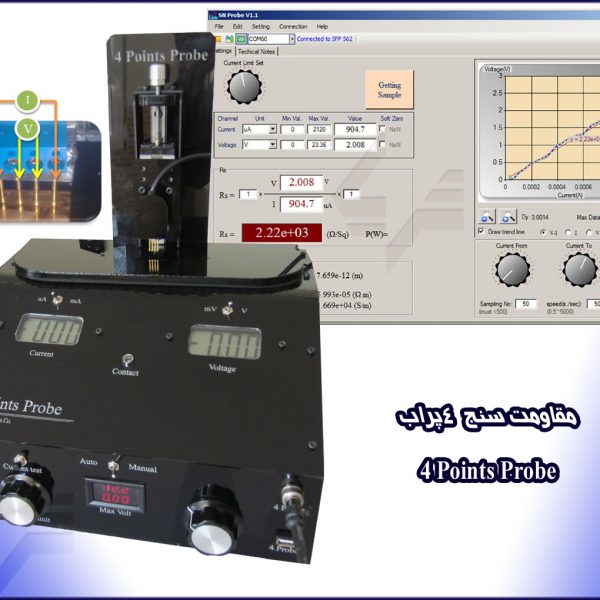

اندازه گیری مقاومت سطحی Rs لایه های نازک
اندازه گیری مقاومت سطحی از /> قابل استفاده برای لایه های نرم و آسیب پذیر
اندازه گیری جریان از 1 تا میلی آمپر
اعمال ولتاژ از 0 تا ولت
پین های برلیوم مس آبکاری شده با طلا برای حداقل مقاومت تماسی
فاصله پین ها تا 5 میلی متر (طبق سفارش)
شعاع تماس هر پین 2 میلی متر
استند کاملا عمودی برای کنترل دقیق حرکت 4 پین با دقت میکرومتر
موارد استفاده:
در اندازه گیری مقاومت سطحی
لایه های فلزی،
لایه های نیمه هادی
الکترود های شفاف مانند ITO و FTO
بررسی کیفیت و ضخامت لایه نشانی در مکان های مختلف نمونه
بدست آوردن مقاومت ویژه ρ (با داشتن ضخامت)
اندازه گیری ضخامت لایه (با داشتن مقاومت ویژه)
رسم نمودار V-I و محاسبه شیب آن در کامپیوتر با استفاده از ماژول رابط کامپیوتری (اختیاری)
اندازه گیری مقاومت سطحی Rs لایه های نازک
اندازه گیری مقاومت سطحی از /> قابل استفاده برای لایه های نرم و آسیب پذیر
اندازه گیری جریان از 1 تا میلی آمپر
اعمال ولتاژ از 0 تا ولت
پین های برلیوم مس آبکاری شده با طلا برای حداقل مقاومت تماسی
فاصله پین ها تا 5 میلی متر (طبق سفارش)
شعاع تماس هر پین 2 میلی متر
استند کاملا عمودی برای کنترل دقیق حرکت 4 پین با دقت میکرومتر
موارد استفاده:
در اندازه گیری مقاومت سطحی
لایه های فلزی،
لایه های نیمه هادی
الکترود های شفاف مانند ITO و FTO
بررسی کیفیت و ضخامت لایه نشانی در مکان های مختلف نمونه
بدست آوردن مقاومت ویژه ρ (با داشتن ضخامت)
اندازه گیری ضخامت لایه (با داشتن مقاومت ویژه)
رسم نمودار V-I و محاسبه شیب آن در کامپیوتر با استفاده از ماژول رابط کامپیوتری (اختیاری)
سلام علیکم این وسیله برای اندازه گیری مقاومت لایه های نازک یا اسیب پذیر استفاده میشود یا برای بررسی کیفیت و ضخامت لایه نشانی در مکان های مختلف نمونه یا بدست آوردن مقاومت ویژه ρ (با داشتن ضخامت) میتواند کاربرد داشته باشد با تشکر
